轨道电路室外监测应用

浏览:28575次发布日期:2018-10-23

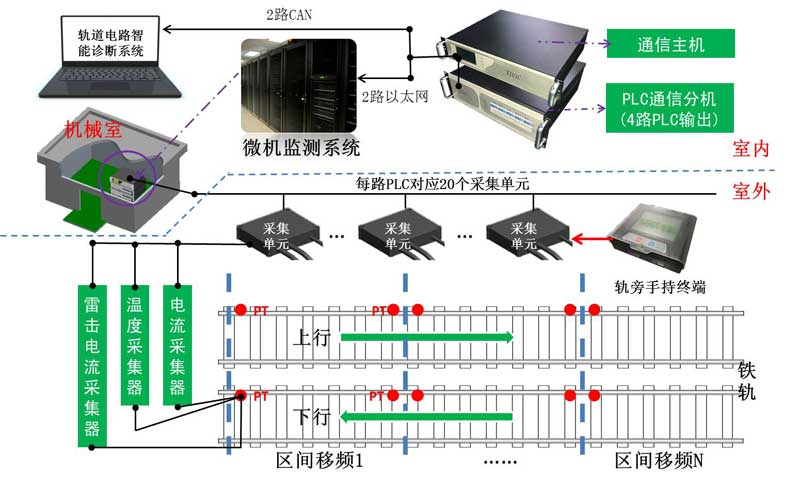

本系统为ZWP-2000A轨道电路室外轨旁设备的监测系统,为ZPW-2000A轨道电路智能诊断系统的子系统,为智能诊断提供监测数据:

1、调谐匹配器:发/受端电缆侧电流
2、调谐匹配器:发/受端钢轨引接线电流
3、调谐匹配器:防雷模块状态(劣化、脱钩)监测、报警
4、调谐匹配器:温度监测


产品主要功能:

1、高可靠:

外置测头:防水、防腐(盐度5%;PH<5);
采集单元:防水、防尘、抗震性能优越。
2、独有性:

可监测防雷模块劣化状态,脱钩情况并给出报警。
3、抗干扰:

采集单元可抗3000V群脉冲,全隔离(电流、温度、地址、电源、载波),以避免各信号之间的相互干扰。
4、特殊性:

电流采集器采用低电感工艺,开路电感低至5H,以消除对被测线路的影响。
5、自适模式:

各节点自动分析接收的各载 波的信号质量,自动采用最佳调制方式,确保通讯速率和通讯质量。
6、自动中继:

自动判断、分析通讯状态,以实现最佳路由、路径。
7、自动组网:

载波通讯地址(非产品地址)无需手工设置,系统自动完成。
8、自动增益:

可椐电源和线路的干扰情况,自动调节信躁比和信号强度,对信号实现最小的衰减和最佳接收,最大限度地抑制来自电力线上的噪声干扰和降低PLC功耗。确保通讯和质量
9、自动恢复:

产品受干扰非正常工作时,30秒内自动重启和入网。
