电位器式变送器

首页 > 产品 > 电阻

  • ​快速入口:产品选型资料下载常见问题订单查询
  •   本产品为电位器式信号变送器, 能将电位器活动端电阻信号线性地转换成标准输出电量信号。输入为电位器信号,输出为二路独立的4-20mA信号。辅助电源与输出端实现电的隔离。该产品可直接用于电位器活动端的电阻变化测量,可方便地与多种电位器式变送器,如电位器式位移传感器、电位器式阀位传感器等配用,广泛应用于通讯、电力、机械、铁路、工业控制等领域。

    资料下载

      测试条件:辅助电源:+12V,室温:25℃

      *输入范围:0~ (100Ω~ 1KΩ)

      *输出范围:4~ 20mA 二路

      *精度等级:0.5级 (采用引用误差)

      *工作温度:0~50℃

      *温漂特性:250ppm/℃

      *隔离耐压:2500V DC

      *负载能力:100~300Ω

      *响应时间:≤250 mS

      *额定功耗:≤500mW

    CE-W01-5*MS3:电位器信号输入、4~20mA输出;

    其中:“*”为2,3,4,9表示辅助电源电压分别代表

    +12V DC,+15V DC,+24V DC,220V AC。


    MS3型外形图

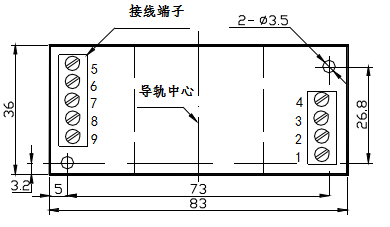

    安装尺寸平面图
