本产品是一款低成本的开关量输入测量模块,测量无源干接点类型开关状态,广泛应用于各种工业测控系统中,将测量的开关状态量信号通过RS485总线接口传送到相应的主机上,采用标准的MODBUS协议,可与各种PLC等设备直接相连。
² 输入开关类型 ----- 无源触点(干接点);
² 无源触点耐压 ----- ≥24VDC
² 数据输出 ----- 2路开关量状态,(逻辑”1”表示输入开关闭合, 逻辑”0”表示输入开关断开);
² 输出接口 ----- RS-485:通讯距离:1200米、±15KV ESD保护;
² 波 特 率 ----- 1200、2400、4800、9600、19.2K bps;
² 刷新时间 ----- 100 mS;
² 额定功耗 ----- <350 mW(+24V);
² 辅助电源 ----- 24V DC或220V AC;
² 工作温度 ----- -20℃~+60℃;
² 安装方式 ----- 导轨或螺钉安装方式;
CE-AK10-3*MS1型产品外观图

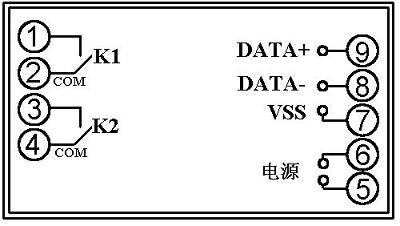

CE-AK10-3*MS3型产品外观图

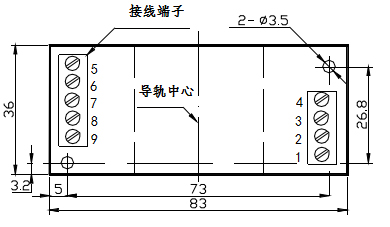

产品安装图
